L’image ci-dessus est une machine de traitement d’huile de palme à petite échelle de 1 à 5 tph

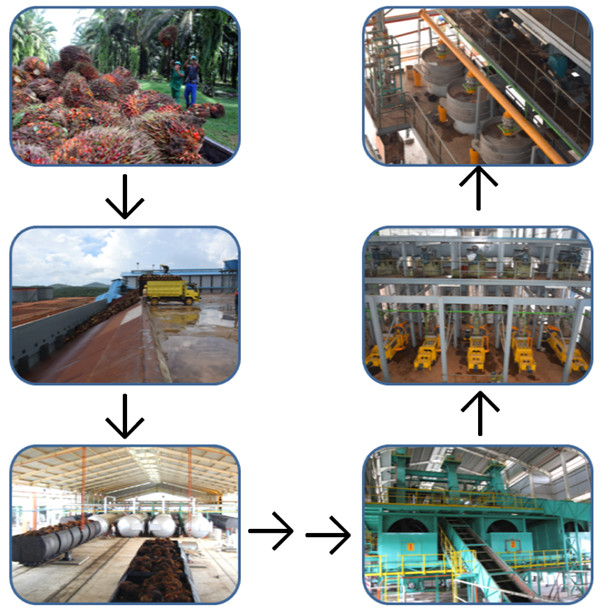

Organigramme du processus de la machine de traitement d’huile de palme complète de 1 à 5 tph :

Organigramme du processus de production d’huile de palme brute

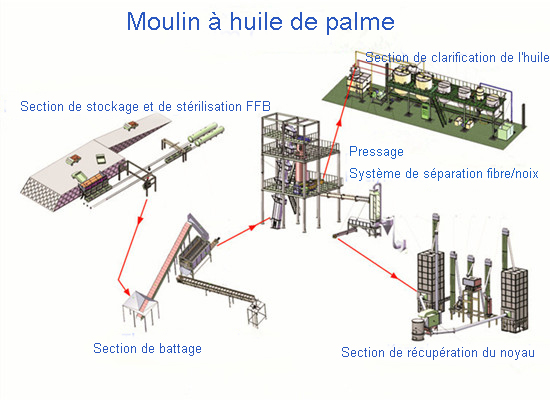

Section principale et principales machines de la machine de traitement d’huile de palme complète de 1 à 5 tph:

NO.	Section principale	Machine principale	Fonctions
1	Réception des régimes de fruits de palme frais section	Rampe de chargement	Pesée des régimes de fruits de palme
2	Section de stérilisation	Machine de stérilisation	réduit l’activité de l’enzyme, empêche le rancissement
3	Section de battage	Batteuse	sépare les régimes de fruits vides et les fruits de palme
4	Section de pressage	Presseur à vis	Extraire la majeure partie de l’huile de palme par une méthode mécanique
5	Section de clarification de l’huile	Clarification Réservoir	Filtrer les impuretés dans l’huile de palme brute
6	Section de séparation des fibres	Machine de séparation des noix de palme et des fibres	Séparer les noix de palme des fibres
7	Section de récupération des palmistes	Palmistes et Machine de craquage et de séparation des coquilles	Les noix de palme concassées obtiennent des palmistes purs
8	Salle des machines	Générateur diesel	Alimentation électrique du moulin à huile de palme
9	Chaufferie	Chaudière	Alimentation en vapeur du moulin à huile de palme entier

Les équipements directement liés aux machines de traitement de l’huile de palme de 1 à 5 tonnes par heure sont divisés en cinq systèmes comme suit:

machines de traitement de l’huile de palme

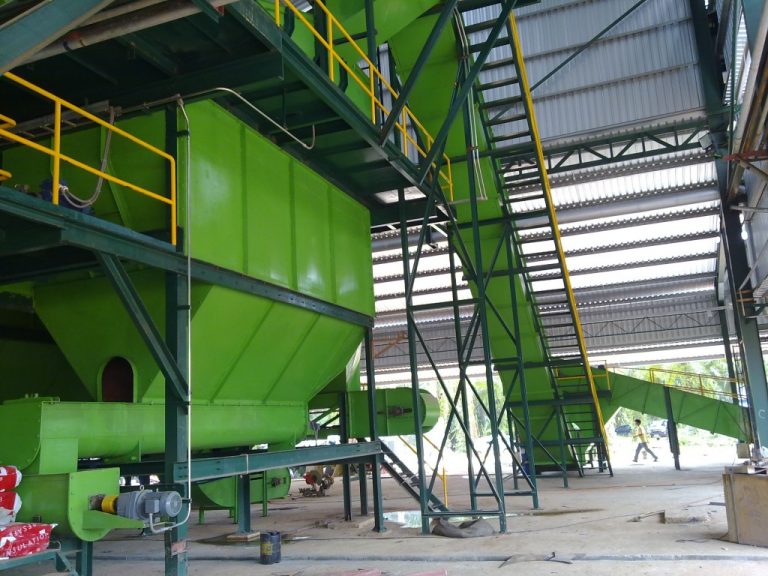

Station de réception des fruits de palme:

Station de réception des fruits de palme

Utilisée pour le chargement des fruits de palme de la plantation au stérilisateur, la station de réception adopte une structure en acier et en béton. Elle permet de réduire les coûts d’équipement et de construction. Dotée d’un système de contrôle hydraulique, la porte hydraulique à ouverture/fermeture automatique permet un fonctionnement continu. Réduit le travail de l’opérateur, simplifie l’utilisation et améliore l’efficacité du travail.

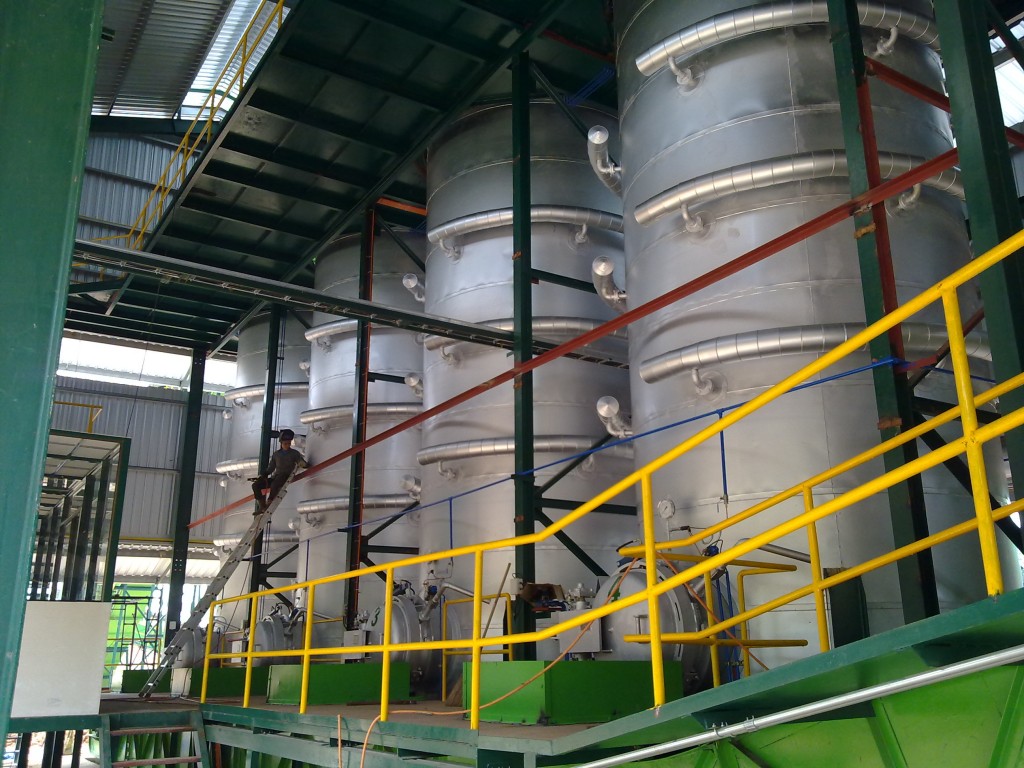

Station de stérilisation des fruits de palme:

Stérilisateur vertical de fruits de palme à petite échelle

Dans le processus d’extraction d’huile de palme à petite échelle, on utilise un stérilisateur vertical de fruits de palme. Le stérilisateur vertical de fruits de palme utilise de la vapeur directe pour traiter les fruits de palme, ce qui peut réduire l’activité de l’enzyme, prévenir le rancissement et garantir une bonne qualité de l’huile brute. En même temps, il est bon pour le processus de battage.

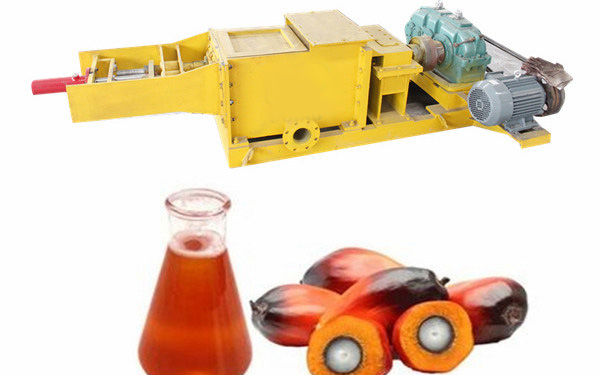

Station de battage de fruits de palme:

Machine de battage de fruits de palme à petite échelle

La batteuse de fruits de palme est utilisée pour séparer les régimes de fruits vides et les fruits de palme. Selon la taille de production de l’usine de traitement de l’huile de palme, nous pouvons fournir différents types de batteuses de fruits de palme pour répondre aux besoins de production, comme : la batteuse de fruits de palme de type simple et la batteuse de fruits de palme de type tambour. Dans le processus de production d’huile de palme, nous avons généralement une batteuse de rechange, au cas où l’une d’elles ne fonctionnerait pas. Une fois le processus de stérilisation terminé, les fruits de palme stérilisés sont transportés vers la station suivante. Les régimes de fruits vides provenant de la batteuse de fruits de palme seront transportés vers l’extérieur, où ils peuvent être utilisés comme combustible pour l’huilerie de palme.

Station de digestion et de pressage des fruits de palme:

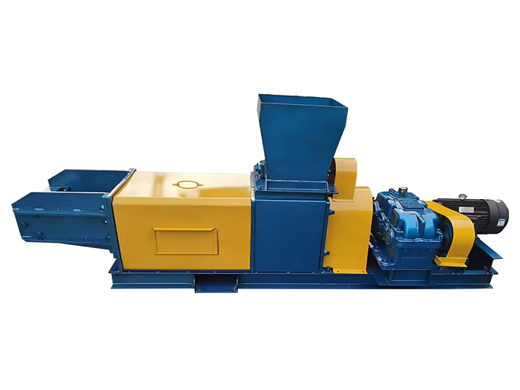

Presse à huile de palme à double vis de 1 t/h

La station de pressage des machines de traitement d’huile de palme de nouvelle technologie de 1 à 5 t/h comprend un digesteur et un pressoir à huile.

Les fruits de palme stérilisés seront transportés vers le digesteur de fruits de palme. Le digesteur est équipé de lames, entraînées par un moteur situé au sommet du digesteur. La peau du fruit de palme peut être broyée par les lames, et nous ajouterons de la vapeur dans le digesteur pour le chauffage. Les cellules de pulpe de fruit de palme peuvent être détruites à haute température. La pulpe est ensuite envoyée vers un pressoir à huile de palme à double vis pour en extraire la majeure partie.

Station de clarification d’huile de palme brute:

Machine de clarification d’huile de palme brute principalement utilisée pour filtrer l’huile de palme brute

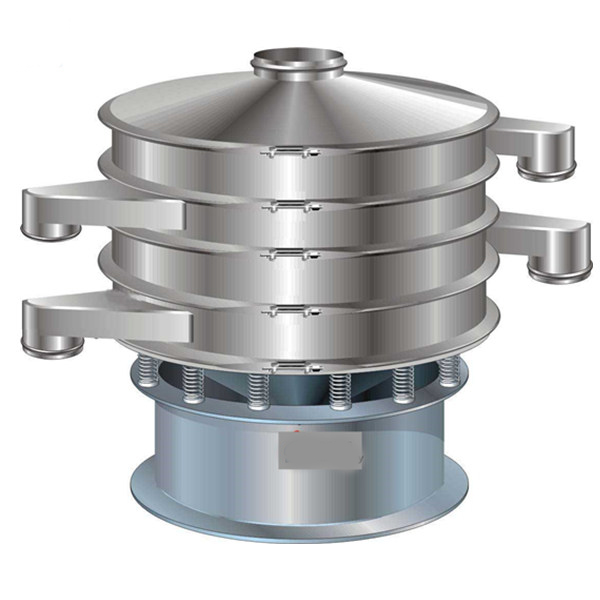

Un mélange d’huile, d’eau et de solides provenant des fibres du régime est acheminé de la station de digestion et de pressage de l’huile de palme vers un réservoir de clarification d’un équipement de pressage d’huile de palme. Dans le procédé conventionnel, la séparation de l’huile du reste de la liqueur est réalisée par décantation par gravité. Le mélange contenant l’huile brute est dilué avec de l’eau chaude pour réduire sa viscosité. Un tamis vibrant permet d’éliminer une partie des solides. Le mélange d’huile est chauffé à 85-90 °C et laissé se séparer dans le réservoir de clarification. Un temps de décantation de 1 à 3 heures est acceptable. L’huile de surface est écrémée et purifiée dans la centrifugeuse avant d’être séchée dans un sécheur sous vide. L’huile de palme brute finale est ensuite refroidie et stockée. La couche inférieure du réservoir de clarification est envoyée au séparateur centrifuge où l’huile restante est récupérée. L’huile est séchée dans des sécheurs sous vide, refroidie et envoyée dans des réservoirs de stockage.

Lectures connexes: Rapport de faisabilité technique du projet d’usine d’huile de palme de 5 tonnes/heure

Indice de qualité de production de l’huile de palme brute:

1, transparence :	claire et transparente.
2, odeur et goût :	aucune odeur étrange ;
3, couleur (colorimètre Lovibond 133,4 emplacements)	≤ R1Y10;
4, humidité et matières volatiles:	≤ 0,10 %;
5, teneur en impuretés:	≤ 0,10 %;
6, indice d’acidité (mgKOH/g):	≤ 0,12;
7, indice de peroxyde (mmol/kg):	≤ 3.

La société QIE est spécialisée dans les usines de traitement de l’huile de palme depuis des décennies. Nos ingénieurs professionnels peuvent vous aider à concevoir et à installer des machines de traitement de l’huile de palme en fonction de votre capacité et de vos besoins. Si vous souhaitez installer une usine de production d’huile de palme en Côte d’Ivoire, en Malaisie, en Indonésie ou dans d’autres pays, indiquez-moi simplement votre capacité de production et votre budget, nos ingénieurs concevront des solutions de traitement d’huile de palme adaptées à vos besoins.
