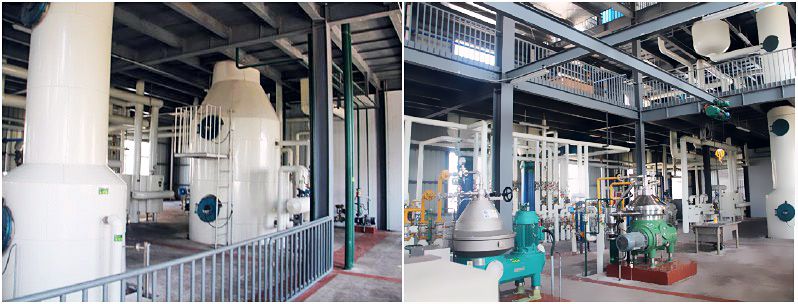

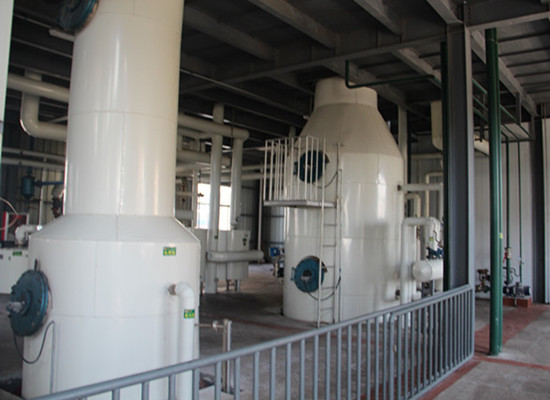

Tour de désodorisation de la machine de raffinage d’huile de palme

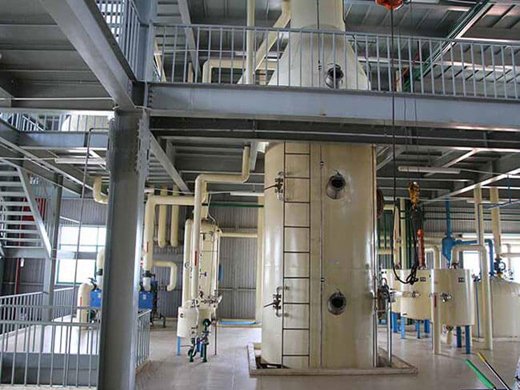

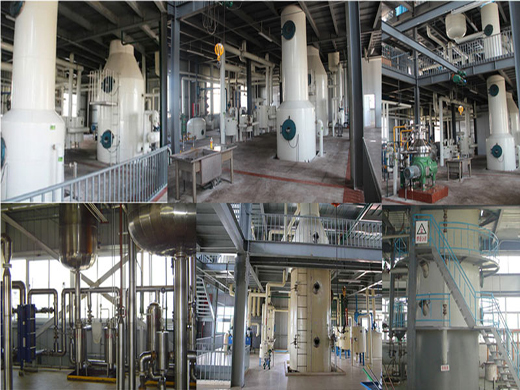

Section de désodorisation du raffinage d’huile de palme Introduction:

L’huile de palme décolorée qualifiée entre dans l’échangeur de chaleur à plaques en spirale pour récupérer la majeure partie de la chaleur, puis passe dans l’échangeur de chaleur à vapeur haute pression pour être chauffée à la température du processus de 240 à 260 degrés Celsius, puis entre dans la tour de désodorisation. La couche supérieure de la tour de désodorisation combinée est la structure de garnissage qui est principalement utilisée pour éliminer les composants produisant des odeurs tels que les acides gras libres (FFA). La couche inférieure est la tour à plaques, principalement destinée à obtenir l’effet de décoloration à chaud et à réduire l’indice de peroxyde de l’huile à zéro. L’huile de palme brute issue de la tour de désodorisation de la section de désodorisation du raffinage de l’huile de palme passe dans l’échangeur de chaleur pour récupérer la majeure partie de la chaleur et effectuer un échange thermique supplémentaire avec l’huile de palme brute. Elle est ensuite refroidie à 80-85 °C via le refroidisseur. L’ajout d’antioxydants et d’aromatisants nécessaires permet de refroidir l’huile de palme à moins de 50 °C et de la stocker. Le récupérateur de garniture sépare les matières volatiles telles que les acides gras libres (AGL) du système de désodorisation. Le liquide séparé est constitué d’AGL à basse température, entre 60 et 75 °C. Lorsque le niveau de liquide dans le réservoir temporaire est trop élevé, l’huile est envoyée vers le réservoir de stockage FFA.

Désodorisation de l’huile de palme

La désodorisation de l’huile de palme est principalement un procédé de raffinage physique, faisant partie de la désodorisation à la vapeur. De la vapeur haute pression est utilisée comme agent de décapage pour éliminer divers composants volatils. La désodorisation de l’huile de palme se fait généralement à haute température (> 200 °C) et basse pression.

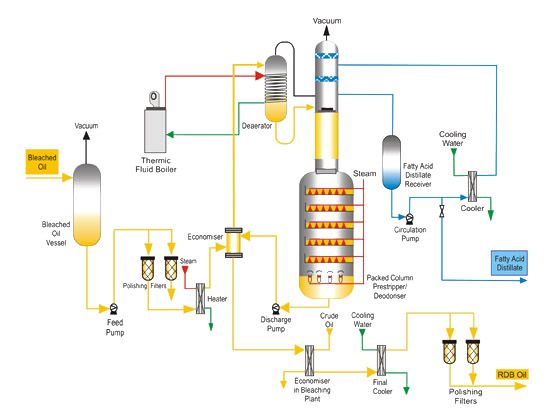

Dans le processus de désodorisation d’une raffinerie d’huile de palme, avant d’être désodorisée, l’huile de palme blanchie est d’abord désaérée et chauffée. QIE Machinery est un fabricant fiable de raffineries d’huile végétale. Notre équipement de désodorisation d’huile de palme utilise une méthode combinée. La partie inférieure est conçue pour une qualité constante, tandis que la partie supérieure est conçue pour éliminer les acides gras libres. L’huile est refroidie par un échangeur de chaleur et prête à être stockée. Lors de la désodorisation de l’huile de palme, la teneur en acides gras libres (AGL) est d’abord réduite de 3 à 5 % à moins de 0,5 % dans un emballage structuré. L’huile entre ensuite dans le désodoriseur. Les acides gras libres, coproduits de la raffinerie, sont collectés et stockés.

Liste des équipements de désodorisation:

1. Pompe d’alimentation en huile pour la désodorisation
2. Pompe à huile désodorisée
3. Pompe à cycle d’acides gras
4. Refroidisseur d’huile désodorisée
5. Refroidisseur d’acides gras
6. Réchauffeur d’huile par conduction
7. Échangeur de chaleur huile-huile
8. Filtre de polissage
9. Dégazeur sous vide
10. Réservoir à cycle d’acides gras
11. Tour de désodorisation de désacidification
12. Pompe à jet de vapeur
13. Pompe à vide mécanique
14. Pompe à vide mécanique
15. Pompe à jet de vapeur
16. Réservoir d’eau d’étanchéité
17. Cylindre de distribution de vapeur
18. Distributeur d’eau
19. Pompe à eau cyclique
20. Pompe à eau de refroidissement
21. Tour d’eau de refroidissement
22. Système de chaudière à mazout à conduction thermique
23. Joint de dilatation
