Le schéma de procédé d’une huilerie de palme utilise principalement des symboles graphiques pour illustrer clairement la structure et le fonctionnement de l’ensemble de l’huilerie. L’ensemble du processus comprend la réception des régimes de fruits frais des plantations, leur stérilisation et leur battage pour en extraire les fruits, leur broyage et la production d’huile de palme brute. L’huile brute est ensuite traitée pour la purifier et la sécher en vue de son stockage et de son exportation.

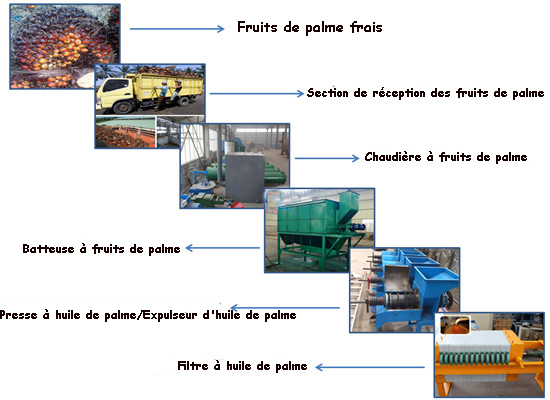

Diagramme de flux de processus de l’huilerie de palme cliquez ici pour agrandir
Diagramme de flux de processus de l’huilerie de palme principales stations :
| Non | Section principale | Machine principale |
| 1 | Section de réception des régimes de fruits de palme frais | Rampe de chargement |
| 2 | Section de stérilisation | Cuve de stérilisation |
| 3 | Section de battage | Plateforme de la batteuse |
| 4 | Section de digestion et de pressage | Digesteur et Presseur à vis |
| 5 | Section de clarification d’huile | ClarificationTank |
| 6 | Section de séparation des fibres | Tambour de polissage |
| 7 | Section de récupération des palmistes | (1) Réservoir de stockage de noix de palme (2) Tambour de polissage (3) Tamis de calibrage des noix (4) Broyeur à ondulations pour noix de palme (5) Système de colonne de séparation (6) Équipement hydrocyclone (7) Bunker de séchage des palmistes (8) Entrepôt de stockage final des palmistes secs |
| 8 | Décortiqueur de noix | |
| 9 | Salle des machines | Générateur diesel |
| 10 | Chaufferie | Chaudière |
| 11 | Traitement de l’eau | |
| 11 | Station de traitement des effluents |
Introduction au schéma de flux du processus de l’huilerie de palme :

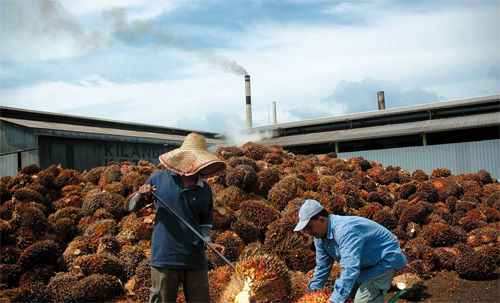

1. Section de réception des régimes de fruits de palme frais :
Station de réception des fruits de palme
Réception des régimes de fruits de palme frais :
Les régimes de fruits de palme frais peuvent être récoltés toute l’année. Après la coupe, les régimes de fruits de palme frais doivent être traités dans les deux jours. Sinon, l’indice d’acidité sera élevé et affectera la qualité finale de l’huile de palme.

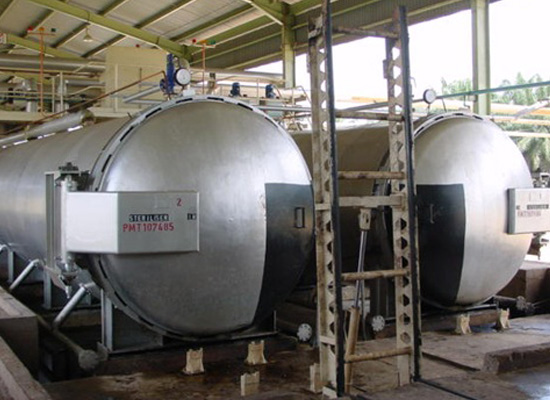

2. Station de stérilisation
Machine de stérilisation des fruits de palme
Les régimes de fruits de palme frais sont déchargés sur la rampe de chargement, puis transportés vers le stérilisateur pour la stérilisation. Ce dernier utilise une température élevée pour ramollir les fruits et tuer les bactéries, ce qui augmente la teneur en humidité des fruits et facilite la séparation des fruits, ce qui facilite l’extraction de l’huile et la séparation des noyaux de palme, tout en évitant la formation d’acides gras libres. De la cueillette à la stérilisation, le temps ne doit pas dépasser 24 heures.

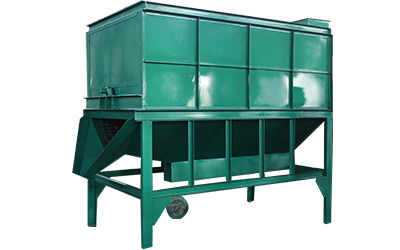

3. Station de battage
batteuse de fruits de palme
Dans le processus de stérilisation, les fruits de palme sont ramollis, par le battage et le criblage de la batteuse pour séparer les fruits de palme et les régimes de fruits vides (EFB).
Convoyeur de régimes vides
Les EFB sont stockés pour être utilisés comme combustible ou engrais, peuvent également être utilisés pour d’autres fonctions.
L’élévateur à fruits transportera les fruits de palme battus (du convoyeur sous la batteuse) à l’étape suivante de la station de pressage des fruits de palme.

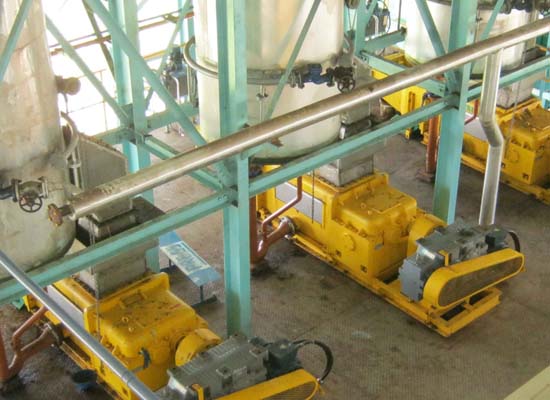

4. Digestion et Station de pressage
Machine de digestion et de pressage des fruits de palme
Transportez les fruits de palme au digesteur pour les mélanger et les cuire à nouveau afin de séparer la pulpe et la noix de palme, puis utilisez un presseur d’huile de palme hydraulique à double vis pour obtenir de l’huile de palme brute, ce qui améliore considérablement l’efficacité de la production.

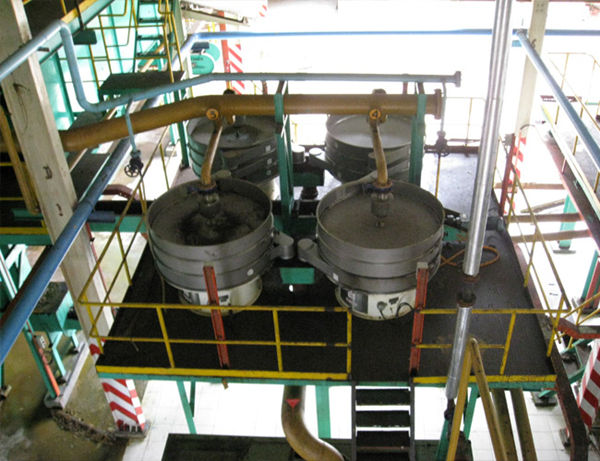

5.Station de clarification d’huile
Machine de clarification d’huile de palme brute
L’huile de palme brute pressée à la machine est d’abord diluée avec de l’eau, lavée, par décantation et filtration, la matière fibreuse est retirée de l’huile, puis une décantation continue est effectuée, le tout divisé en deux parties: l’huile et les sédiments. L’huile et les boues extraites séparées (à 90 % d’huile pure) sont extraites de l’huile contenant 45 à 55 % d’eau, de boues et d’autres éléments.

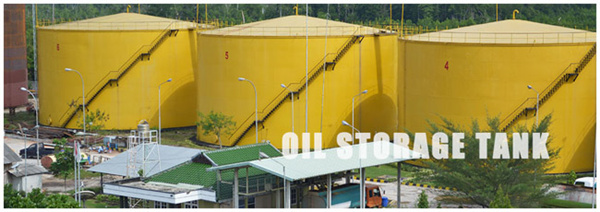

6. Réservoir d’huile et hangar de chargement d’huile
Réservoir d’huile dans l’huilerie de palme
Stockez l’huile de palme brute et préparez-vous à charger l’huile vers d’autres endroits.
7.Station de dépéricarpage
Le gâteau de fibres de palme pressé entre dans le briseur de gâteau puis dans le système de vannage pour séparer les fibres et les noix.
8.Système de récupération des noyaux
Machine de récupération de palmistes. La noix est ensuite broyée pour obtenir la coque et l’amande. Le système de vannage et le système de lavage permettent de séparer la coque et l’amande. La coque peut être utilisée comme combustible pour la chaudière, le noyau sera séché pour le stockage et vendu à d’autres ou ensuite transformé en huile de palmiste par une autre usine (usine de transformation de palmiste).
(1) Réservoir de stockage de noix de palme: utilisé pour le stockage du noyau de palme
(2) Tambour de polissage: utilisé pour polir la noix de palme et éliminer les fibres résiduelles pour obtenir une noix de palme propre.
(3) Tamis de classement des noix: classer les noix de palme en différentes catégories
(4) Broyeur à ondulations: utilisé pour casser la noix de palme, casser la coque dure de la noix de palme et obtenir les mélanges de noyau de palme et de coque.
(5) Système de colonne de séparation et équipement hydrocyclone: séparer le noyau de la coque
(6) Bunker de séchage de noyau de palme: séchage final des noyaux de palme: enfin, les noyaux de palme séchés peuvent être traités ultérieurement via un expulseur d’huile de palmiste ou vendus directement à d’autres.
(7) Entrepôt de stockage final des palmistes secs: Utilisé pour le stockage des palmistes séchés. Autres équipements auxiliaires de l’huilerie de palme:
